Montage du robot⚓
Le robot MBot est vendu en kit à assembler.
Son assemblage prend environ 10 à 15 minutes.
Présentation du robot⚓

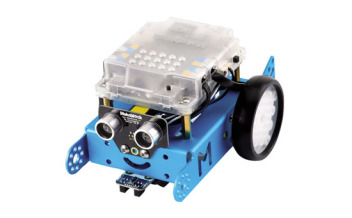

ROBOT Mbot
mBot est un robot modulaire programmable avec l'environnement de programmation mBlock basé sur Scratch.

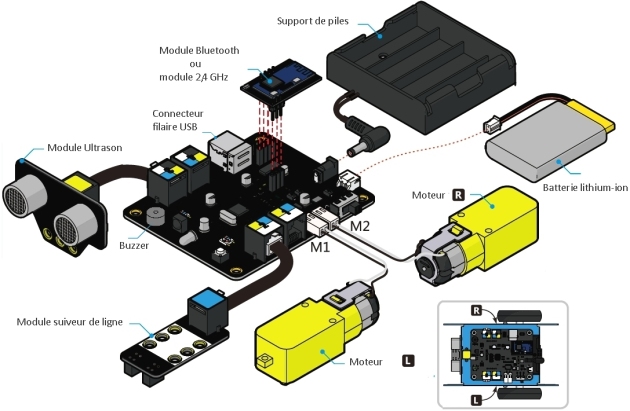

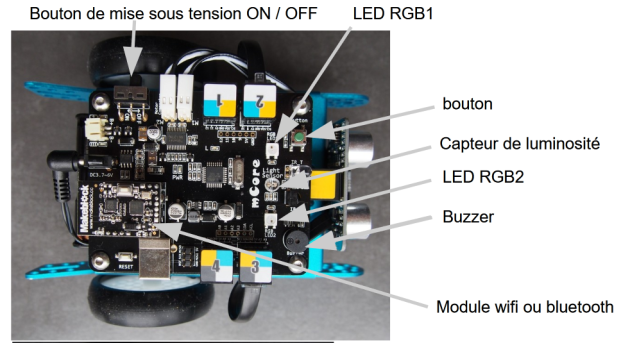

Il est constitué d'un châssis robuste en aluminium équipé de deux motoréducteurs et d'une carte de pilotage (arduino). Il peut détecter des obstacles, suivre une ligne, émettre des sons et des signaux lumineux, recevoir des ordres d'une télécommande, communiquer par un canal infrarouge avec un autre robot...
Quelques exemples des possibilités de Mbot:
Pilotage ou programmation avec un ordinateur⚓
Pour programmer MBot avec votre ordinateur il vous suffit d'installer le logiciel téléchargeable sur le site à l'adresse suivante:
http://www.mblock.cc/download/
Ce logiciel s'appelle mBlock et c'est un copie conforme de Scratch 2.0 (on retrouve toutes les commandes et les onglets de scratch à l'identique) sauf qu'il intègre des commandes supplémentaires dans l'onglet "pilotage" et qui vont nous permettre de faire les mises à jour du microprogramme de la carte de votre robot, de commander les capteurs, les LEDs et les moteurs du robot.
L'avantage lorsqu'on créé un programme avec mBlock : plusieurs options pour connecter son robot à l'ordinateur et donc le programmer :
Avec un câble USB (fournit avec le robot)
Par Bluetooth si le mBot est équipé du module Bluetooth et d'un bloc d'alimentation avec piles ou d'une batterie rechargeable.
Cette option offre un réel confort d'utilisation car le robot n'est plus limité en espace à cause du fil qui est assez court.
Sans fil avec le module 2.4 GHz wireless si il est inclue dans votre robot (clé USB blanche)

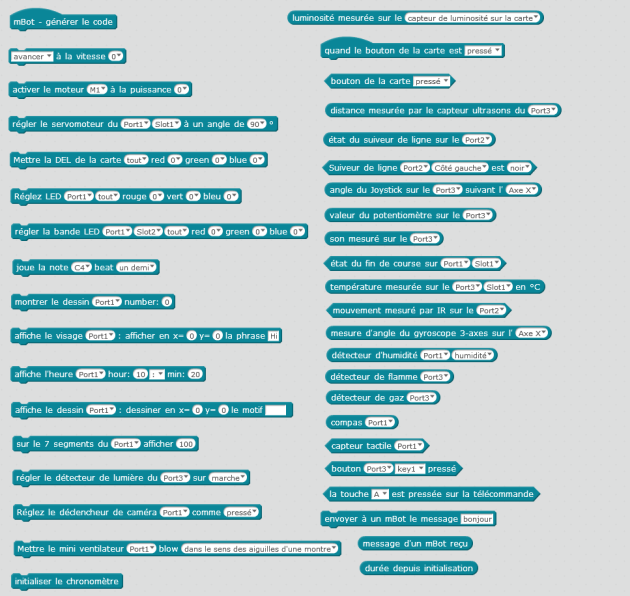

Commandes spécifique pour le robot et ses capteurs
Les commandes pour piloter le robot se trouvent dans l'onglet pilotage du logiciel mBlock :
Le logiciel mBlock intègre en plus des commandes classique de scratch, un grand nombre de commandes et de variables adaptés au robot mbot, aux différentes options ou capteurs qui peuvent lui être ajoutés.
Pilotage ou programmation avec une tablette⚓
Pour Android et Ipad : Makeblock (intègre aussi la possibilité de programmer avec des blocs)⚓
Vous pouvez sélectionner le type de matériel que vous allez piloter :
Cette application se connecte en Bluetooth avec votre robot.
Lorsque vous êtes connecté vous pouvez
Jouer :
Coder
Ceci vous renvoie sur l'application Mblock :
Vous pouvez ensuite soit relever des "défis" mbot soit "créer" :
Les "défis" :
La création par blocs :
Expérimenter le laboratoire
Ceci vous permet de tester directement différentes fonctions
Vous pouvez voir la vidéo présentant le montage de votre matériel
Vous pouvez "Créer" un panneau de contrôle personnalisé
Et enfin, vous pouvez "Développer" à condition d'avoir les modules optionnels.
Pour ipad uniquement : mBlockly⚓
Vous connectez votre robot via le Bluetooth :
Puis vous pouvez créer un nouveau projet :
